冷卻塔填料介紹及如何選擇

冷卻塔填料介紹及如何選擇

一、冷卻塔填料介紹

冷卻塔填料是冷卻塔最重要的部分,它的效率高低,取決于冷卻水與空氣在填料中充分接觸的程度。本公司的填料耐溫50℃～68℃，耐老化,性能優良、抗紫外線，壽命長。其優點如下：

1、性能好，冷卻效率高填料為薄膜式，突起的細波紋使水接觸面更大。填料分3~4層放置，層與層之間均有一次熱水的再分布過程。

2、親水性好、通風阻力小表面呈現粗糙、較光滑平面的填料親水性好，吸水率小于

0.015%，使更多的水流形成薄膜，而不濺落，使水和空氣更充分地接觸同時使水與空氣在流動時表面擾動大。填料組裝后入風面是呈蜂窩狀的導流器，有良好的均布風效果，提高并穩定了水氣的熱交換強度

。入風端傾斜30°角，有效地降低了漂水損失

。在填料末端設置有按撞擊分離法設計的收水

器，使漂水損失有效控制在十萬分之一以內。

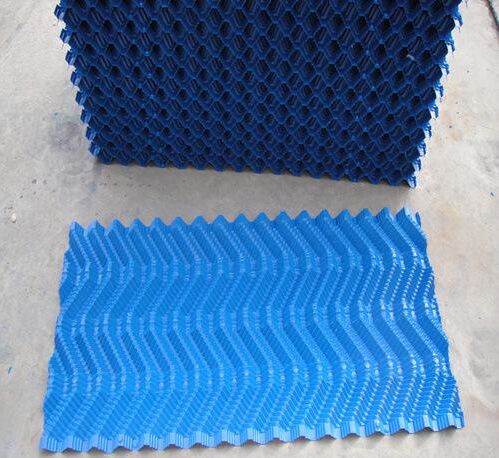

3、HMK~LAV系列冷卻塔塔芯材料由優質PVC聚乙烯片

吸塑而成,由于采用了梯形波填料，散熱面積增長系數大，水流在板面上分布性能好，水和空氣流經板面時擾動大等優點。填料不易變形，耐高溫，抗老化，且阻燃性能好，風阻系數小。安裝方便，易清洗，運輸方便該散熱填料采用不粘接懸掛式，安裝簡便，便于清洗，且成功解決了粘接填料因吸積垢、自重而產生變形，且變形后積垢更加嚴重、難于清洗的問題。填料阻燃性能好，阻燃氧指數指標為44.7。

河北華盛節能設備有限公司冷卻塔填料生產技術：

4、填料的散熱在橫流塔中占整個溫降的85％以上。冷卻塔的散熱過程主要在散熱填料板面上進行，填料表面上的水膜緩慢流下，最里層水膜為濕度100％的高焓值濕空氣，水分子從高焓值區域跑向低焓值的進塔新風中，使出塔空氣焓值增大。而隨著水分子濃度降低，循環熱水中的水分子不斷蒸發從液態變?yōu)闅鈶B(tài)，從而帶走蒸氣潛熱。依上述原理，填料的優劣是制冷效果的關健�？得髋评鋮s塔填料滿足國際上屬于第四代填料要求：擾度大/立體三維變形/定位準確；靜壓損失小，氣流陰力小；水流時間長（高3000㎜）；接觸面積大，面積增長系數大；水、氣分布均勻（進氣口有蜂窩狀的風分布裝置，使塔不會因片距不均勻而產生風分布不均勻現象，均布的風負荷使塔的散熱填料面積得到有效使用；不變形；不破碎；系水性好；強度高；低噪聲低漂水；長壽命；不滋生青苔，因蜂窩狀進風口的三維特性，使陽光大部分不能射入塔體填料表面，因此填料表面難以長青苔；

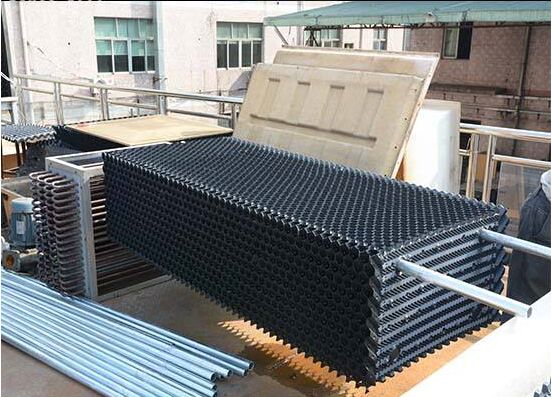

5、方形冷卻塔填料采用國內獨創（國外普通使用）的懸掛式填料，無需粘接，眾所周知，填料表面因

循環水中水份蒸發，無機物濃度增大而結晶沉淀,結垢在填料表面和塔內,管道內壁；舊式大陸填料是靠粘接并用支架托住的，在使用中陷入“惡性循環”即積垢以后自重變重，填料在超負情況下，加上水流沖擊，發生“彎腰”變形，而變形以后的填料正面受水流沖擊力，沖擊力反過來使變形更加嚴重，這是一種不可逆的“惡性循環”，開始這種循環，填料很快就因拉力使粘接點斷裂，倒塌；而懸掛式填料是形成“動態平衡”的良性循環，當表面積垢后，填料因自重更保持原有的垂直形態，隨著水流沖刷，表面過厚度的積垢脫落，形成動態平衡，不會因積垢而損傷，提高填料使用壽命，方形橫流式冷卻塔填料保用壽十五年。

二、冷卻塔填料的選擇

1，應根據冷卻塔的型式，冷卻任務，循環冷卻水的水質；設計運行工況等條件，選擇剛度好，耐腐蝕，抗老化，具有阻燃性能的填料（玻璃鋼冷卻塔填料）。

逆流式冷卻塔宜采用薄膜式或點滴薄膜式；橫流式冷卻塔宜對薄膜式，點滴薄膜式，點滴式填料與塔體高度等配套比較后確定。

2，應根據進塔水溫t1選擇阻燃(氧指數30～40)，耐溫性能不同的填料：

　　　　　　　t1≤45℃，宜選擇聚氯乙烯；

　　　　　　　t1≤55℃，宜選擇改性聚氯乙烯；

　　　　　　　t1≤60℃，宜選擇聚酯玻璃鋼。

3，寒冷地區，填料材質應根據地區的最低月平均氣溫，選用相應耐寒等級的填料，最低月平均氣溫低于一8℃的地區應選用耐寒型填料。

4，當冷卻水的懸浮物小于20mg／L時，宜采用薄膜型填料。當冷卻水的懸浮物大于50mg／L時，宜采用點滴式或點滴薄膜式填料。

5，冷卻塔填料的熱力特性與阻力特性應結合風機特性進行綜合評價，選擇在相同設計條件下冷卻能力最大者。對薄膜式填料，當片型相同而片距與片高組合不同者，應進行對比計算，當設計水溫差較大時，宜選擇片高較大者。

6，當填料塊直接簡支在支撐小梁上時，支撐梁宜采用寬度小，通風阻力小的結構，梁中距應與填料塊簡支最優尺寸相配合。當采用支撐型格板時，格板簡支設計跨度與支撐梁的跨度應一致，格板的耐腐蝕性能應與填料相適應。

7，當冷卻塔填料安裝方式采用吊裝時，應有防止填料發生晃動的措施。

8，冷卻塔填料的組裝形式應穩定，便于施工和日常維護.
